Medição precisa do tamanho de partículas em tempo real para otimização de processos

O Particle Size Analyzer (PSA) representa a evolução definitiva na medição granulométrica industrial. Utilizando microscopia de alta velocidade (12 a 20 imagens por segundo) combinada a um software potente baseado em inteligência artificial e redes neurais, o sistema analisa e mede cada partícula individualmente e de forma direta dentro do fluxo do processo (inline). Essa abordagem elimina os atrasos e erros associados aos métodos tradicionais de amostragem física ou desvios por bypass, fornecendo dados contínuos para a tomada de decisão instantânea.

Analisadores online transformam dados em ação, elevando a produtividade, a estabilidade do processo e o aproveitamento de recursos — tornando a operação mais inteligente, ágil e eficiente.

Controle da eficiencia da moagem, eificiencia energética, estabilidade do processo.

Controle instantâneo e eficiente do tamanho de partículas nos processos industriais

O tamanho das partículas é um parâmetro crítico de controle na mineração, influenciando diretamente a recuperação mineral e os custos operacionais. No entanto, moinhos industriais operam com uma eficiência energética baixíssima, frequentemente próxima de apenas 1,0%.

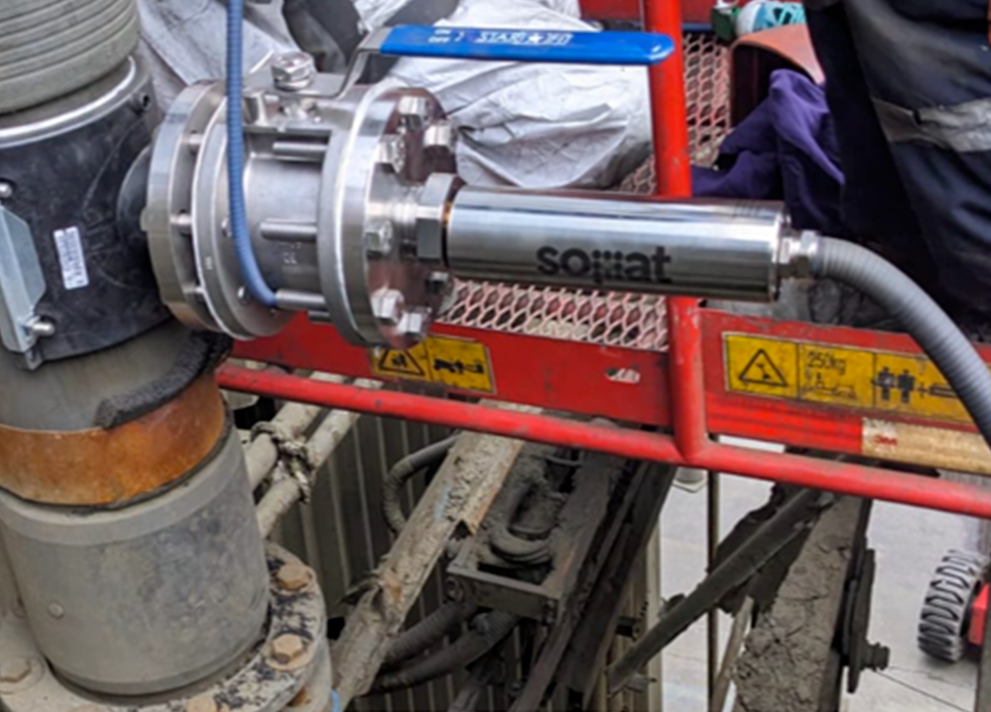

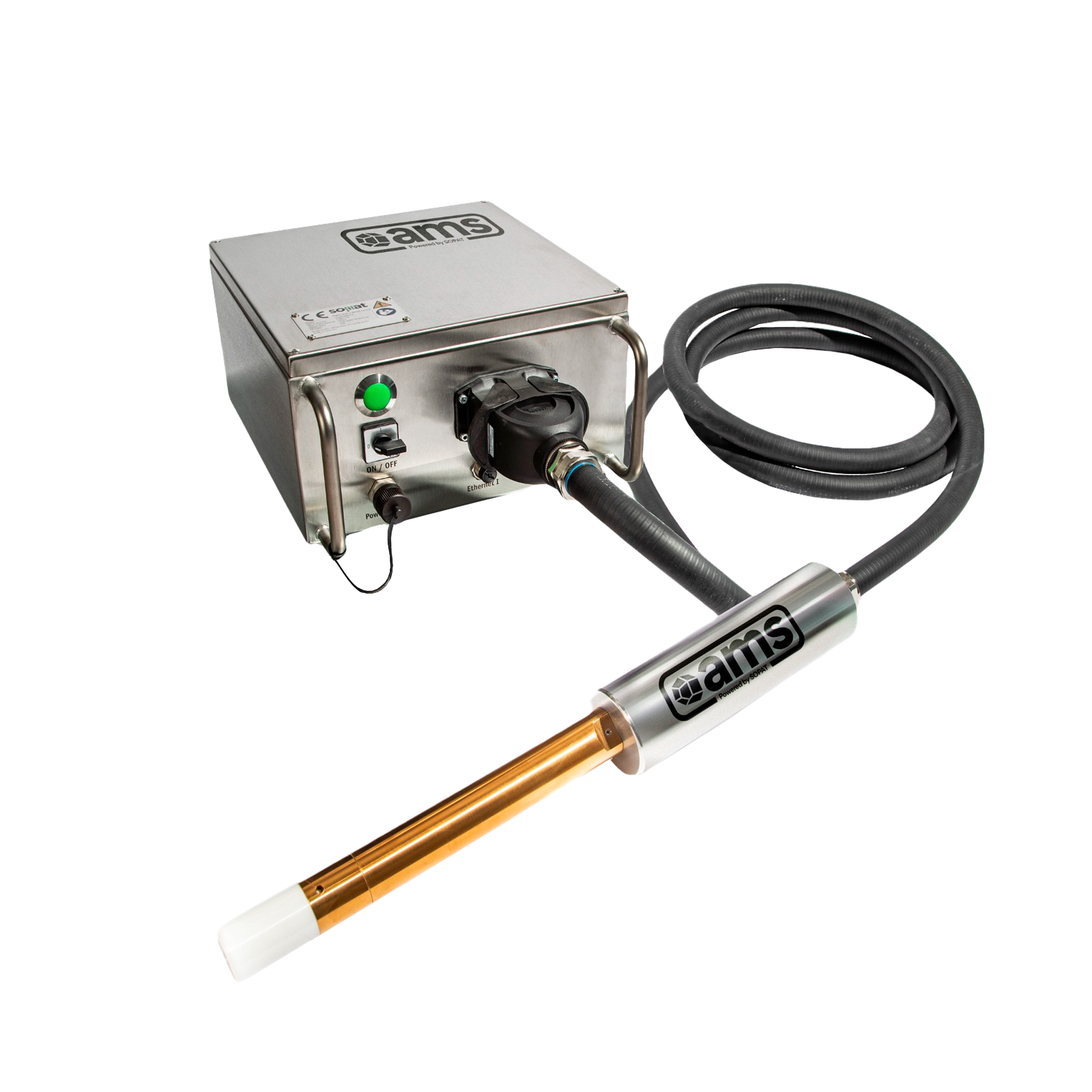

O PSA resolve o desafio do monitoramento em ambientes severos operando com uma sonda robusta com enclausuramento IP68. A medição ocorre através de uma janela de safira de grau óptico integrada a uma ponta cerâmica de alta espessura (10 mm), projetada para durar mais de 18 meses em contato direto com polpas abrasivas. O sistema se conecta diretamente à infraestrutura da planta via Modbus TCP/IP ou OPC UA, enviando dados estatísticos e imagens em tempo real para a sala de controle (DCS/SCADA).

Especificações

Faixas granulométricas entre 1- 6500 μm

Medição em tempo real, em linha ou tanques

Multicanal – até 4 sensores por servidor

Detecta partículas, gotículas, bolhas

Design compacto – instalação rápida e fácil

Fácil manutenção

Alta disponibilidade de processo (>99%)

Principais vantagens

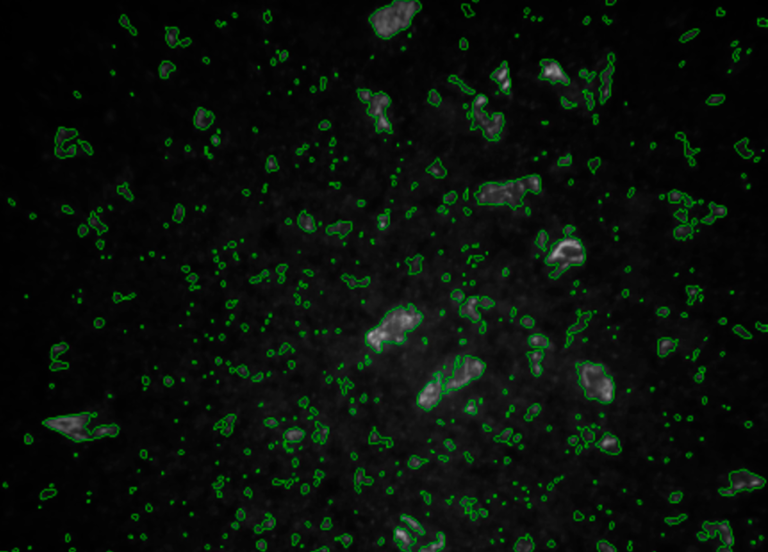

Medição Bidimensional Real (2D) vs. Métodos 1D: Ao contrário de tecnologias concorrentes (ultrassom, difração a laser ou calipers) que assumem que as partículas são esferas perfeitas, o PSA calcula o diâmetro de Feret real em 16 rotações diferentes por partícula, considerando formatos e contornos reais.
Imunidade e Gestão de Bolhas: Enquanto bolhas de ar geram erros severos de leitura em outros sensores do mercado, os algoritmos do PSA identificam bolhas por tipo e formato, ignorando-as ou medindo-as separadamente.
Disponibilidade Operacional Elevada (>99%): Dispositivos tradicionais baseados em amostradores e linhas de bypass sofrem com entupimentos constantes, derrubando a disponibilidade para níveis de 60% a 80%. O PSA opera de forma inline direta, sem necessidade de diluição ou transporte de amostra.
Baixíssimo Custo de Manutenção: Reduz o número de componentes críticos de dezenas para poucas unidades, demandando apenas cerca de 12 horas de manutenção por ano.

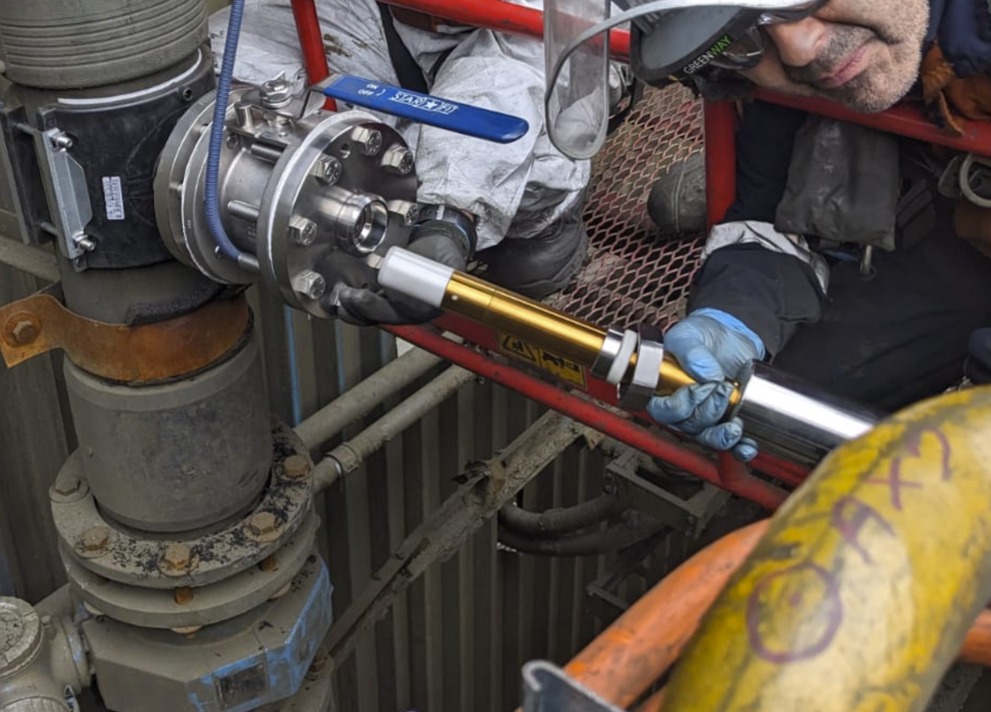

Manutenção com Planta Operando (Hot-Tap): Inclui uma ferramenta de retração acoplada a uma válvula esfera, permitindo a inserção ou remoção segura da sonda sem paradas na linha de produção.

Otimização e Controle em Processos de Mineração e Processamento Mineral

O PSA é indicado para automação e controle avançado de processo (APC) em plantas de beneficiamento mineral, sendo ideal para otimizar circuitos abrasivos de alimentação e transbordo de hidrociclones (moagem secundária e re-moagem), alimentação de células de flotação e plantas de filtragem. Sua tecnologia de análise em tempo real é validada globalmente no monitoramento contínuo e na entrega de produtos de alto valor agregado em operações de grande escala de cobre, ferro, ouro, lítio, platina e fosfato.
